051 - 2023 - text - PI - PROT. TĚŠÍNOV - PROT. ZÁBOŘÍ

Padesátý kříž - město Protivín osada Těšínov - město Protivín osada Záboří - oprava kříže



Umístění : kříž se nyní nachází nad silnicí vpravo za stokou u silnice od osady Záboří do osady Těšínov nedaleko rybníčka. Kříž byl původně umístěn ve městě Protivín na svahu pravé strany před mostem přes řeku Blanice směrem na náměstí. Při modernizaci mostu v 70. letech 20.stol. hrozilo kříži zničení, proto se záchrany ujali požárníci ze Záboří a kříž přestěhovali na místo, kde v současnosti je. Kříž věnoval František a Kateřina Dortovi ke cti a chvále Boží v roce 1876 což také dokazuje litinový nápis na dochované ceduli.

GPS:

Stav před opravou : kříž je značně zanedbán, je poměrně velký 4m, je složen z 1m3 žulového soklu s vysekanými niky, vpředu se symbolem eucharistie ( těla a krve Páně ). Z boku na pravé straně v nice je vidět nepatrný nečitelný nápis. Žula je bohužel na 3 místech hluboce prasklá a hrozí degradace kamene. Kámen je silně zamechován a mírně nakloněn i s křížem směrem k silnici. Bude nutné stažení popraskaného kamene stahovacím vykovaným ,,mega" třmenem. Do žuly je zacementován 3,5 m vysoký žebrovaný litinový kříž s litinovou cedulkou INRI, velkým Litinovým korpusem Krista a u paty kříže modlící se Panny Marie a evangelisty Jakuba. Zadní vzpěra je železná s kovanou volutou na konci přichycená ke kříži 2ks šroubů M20 a k žule maticí M24, bohužel je ,,měkká"  - pruží, bude nutná oprava se zpevněním a přidání dalšího zpevnění. Dřík kříže je velmi zkorodovaný, korpus Krista je litinový v minulosti ,, nešťastně barevně vymalovaný jako jiné kříže v okolí.



Rok postavení : původně 1876 po novém přesunu ?



První oprava :?





Konstrukce kříže : kříž se skládá ze tří částí, z masivního žulového soklu 1x1x0,7m litinového žebrového kříže s litinovou cedulí INRI, litinového korpusu Krista, litinové cedule s litinovým nápisem, litinového sousoší u paty kříže a zadní železné vzpěry.



Oprava začala:     19. února 2023





Oprava skončila :  8.října 2023



Kříž posvěcen :--



Vytěžený materiál :

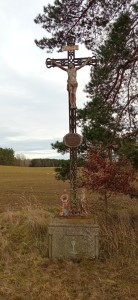

Stav před opravou                                                                              Stav po opravě


,



















Postup prací :

  1. Obhlídka kříže, návrh postupů prací opravy
  2. Demontáž korpusu Krista a Panny Marie,
  3. Demontáž cedule s nápisem
  4. Očista el. kartáčem  - žulového dílu - přední část
  5. Rozebrání litinového dílu z paty kříže, původní litinový díl s dvěma postavami je v nejslabším místě zlomen, při minulé opravě bylo použito zpevnění z vinglu 30x20mm se zadním navařeným železným pásem a ve středu železného trojúhelníka, které prasklé části více zpevnil.
  6. Odřezání původních šroubů M10 a vyřezání 4ks hlav šroubů z litiny ( zaseklé, zapříčené)
  7. Odvoz cedule s nápisem a oba prasklé díly od paty na pískování
  8. Přivezení litinových dílů
  9. Nátěr litinových dílů bez oplachovým odrezovačem
  10. Nátěr litinových dílů černou barvou Hostagrund 2v1 - 2x
  11. Odvoz prasklé litinové cedule s textem na svaření do Netolic
  12. Zavaření litinové cedule kovářem Nekovářem z Netolic
  13. Obroušení svaru zavařené cedule
  14. Nátěr cedule černou barvou Hostagrund 2v1 - 2x
  15. Vykování 4ks šroubů M10 s plochou hlavou ( na zpevnění litinových postav )
  16. Výroba nového zpevnění pro litinové postavy z paty kříže,
  17. Uříznutí nového vinglu 4x4x62cm
  18. Vyřezání z plechu 3mm obrys litinových postav, přivaření k vinglu
  19. Vyvrtání nových děr M10 - 4ks a M8 2ks do zadního zpevnění podle stávající děr v litině ( pozůstatek z poslední opravy)
  20. Nátěr litinových dílů - postav černou barvou Hostagrund - 2v1
  21. Nátěr postav a zadku stříbrnou barvou Hammerite - 1x
  22. Nátěr ozdob na ceduli nápisové stříbrně Hammerite - 2x
  23. Výroba čtvercových matic pro opravené litinové postavy - M10 - 4ks
  24. Nátěr postav, zadní strany, matic M8 a M10 stříbrnou barvou Hammerite - 1x
  25. Nátěr ozdob na postavách zlatou barvou Kittfort - 2x
  26. Chemická a tlaková očista žulového kamene a konstrukce litinového kříže
  27. Natření černou barvou Hostagrund 3v1 litinový kříž,zadní vzpěra - první vrstva
  28. Změření stahovacího třmenu na prasklý žulový díl ( 1x1x1m)
  29. Nákup ploché tyče 3x1x400cm na stahovací třmen
  30. Natření černou barvou Hostagrund 3v1 litinový kříž, zadní vzpěru - druhá vrstva
  31. Aku kartáčování korpus Krista ( váha 40 kg)
  32. Nátěr korpus Krista Stříbrnou barvou Hammerite - první vrstvu
  33. Nátěr ozdob na litinovém kříži stříbrně Hammeritem - 2x
  34. Nátěr korpus Krista stříbrnou barvou Hammerite - druhá vrstva
  35. Nátěr ozdob na korpusu Krista zlatou barvou Kittfort - první vrstva
  36. Vykování chybějícího šroubu M12 - na konci tupý hrot
  37. Finální výroba hrotového šroubu - prodloužení délky na 14cm
  38. Vykování stahovacího třmenu 90x90x93cm a protikusu 6x95x6cm z ploché tyče 3x1x400cm
  39. El. kartáčování litinové cedule INRI
  40. Nátěr cedule INRI černou barvou Hostagrund 2v1 - 2x
  41. Nátěr ozdob na korpusu Krista zlatou barvou Kittfort - druhá vrstva
  42. Nátěr ozdob a písmen na ceduli INRI stříbrnou barvou Hammerite - 2x
  43. Výroba šroubu M10 pro uchycení cedule INRI
  44. Výroba čtvercové matice M10 + čtvercové podložky
  45. Nátěr šroubu, matice, podložky černou barvou Hostagrund 2v1 - 2x
  46. Oprava původních 2ks šroubů M12 ( hřeby) - broušení a obnova závitu závitovým očkem M12
  47. Výroba čtvercových matic se závitem M12, údržba čtvercové podložky obroušením
  48. Nátěr čtvercových matic a podložek 2x2ks černou barvou Hostagrund 2v1 - 2x
  49. Nátěr hřebů - hrotů - 3ks - stříbrnou barvou Hammerite - 2x
  50. Nátěr hřebů - hrotů - 3ks - zlatou barvou Kittfort - 2x
  51. Nátěr litinových písmen na litinové ceduli stříbrnou barvou Hammerite - 2x
  52. Vykování šroubu M10 pro nápisovou ceduli
  53. Výroba čtvercové matice se závitem M10
  54. Nátěr šroubu a čtvercové matice M10 černou barvou Hostagrund 2v1
  55. Nátěr postav a zadku stříbrnou barvou Hammerite - 1x
  56. Nátěr postav zpředu stříbrnou barvou Hammerite - 2x
  57. Nátěr ozdob na postavách zlatou barvou Kittfort - 2x
  58. Vykování 2ks šroubů M10 pro montáž k litinovému dříku kříže
  59. Obrus šroubů M10 na tvarovou velikost k montáži ke dříku kříže
  60. Výroba 2ks čtvercových matic s M10 pro uchycení k litinovému dříku kříže
  61. Zařezání dlouhých šroubů na zpevňovací konstrukci litinových postav ( 6ks)
  62. Vytvoření pamětního listu II.
  63. Vložení pamětní schrány s pamětním listem I. z roku 1987 a novým listem II. z roku 2023
  64. Montáž korpusu Krista na kříž pomocí auto plošiny, korpus připevněn 3ks hroty se závity M12
  65. Montáž cedule INRI ke kříži, matice čtvercová M10
  66. Aku zbroušení původního nesoudržného betonu kolem styku kříže a kamene
  67. Aku prořezání spár v žulovém kameni
  68. Vyfoukání písku a prachu z prořezaných spár v kameni
  69. Zalepení spár styku kříže a kamene chemickou kotvou
  70. Zalepení spár ( prasklin) v kamenu chemickou kotvou
  71. Aku broušení přebytečné chemické kotvy
  72. Výroba 2ks čtvercových matic se závitem M8 pro stahovací třmen
  73. Finální výroba stahovacího třmenu - zavaření 2ks závitů M8
  74. Nátěr stahovacího třmenu černou barvou Hostagrund 3v1 - 2x
  75. Nátěr černou barvou čtvercové matice - 6ks - Hostagrund 3v1 - 1x
  76. Výroba 2ks distančních podložek 3x4x1cm pro připevnění postav ke kříži
  77. Montáž nápisové cedule ke kříži, kovaný šroub čtvercová matice
  78. Montáž konstrukce s litinovými postavami k dříku kříže
  79. Zařezání dlouhých závitů na nápisové ceduli a konstrukce postav
  80. Zatření šroubů, odřenin černou barvou Hostagrund 3v1 - 2x
  81. Zatření šroubů, odřenin stříbrnou barvou Hammerite - 2x
  82. Montáž stahovacího třmenu na prasklý žulový kámen
  83. Zatření matic na třmenu černou barvou Hostagrund 3v1 - 2x
  84. Závěrečná modlitba za stavitele kříže - Otče náš, Zdrávas Maria
  85. Slavnostní žehnání kříže P. Maxmiliánem Petrem Koutským CFSsS z Kongregace Nejsvětější Svátosti Oltářní, vikář Píseckého vikariátu
